高分子自粘膠膜防水卷材鋪設(shè)方法

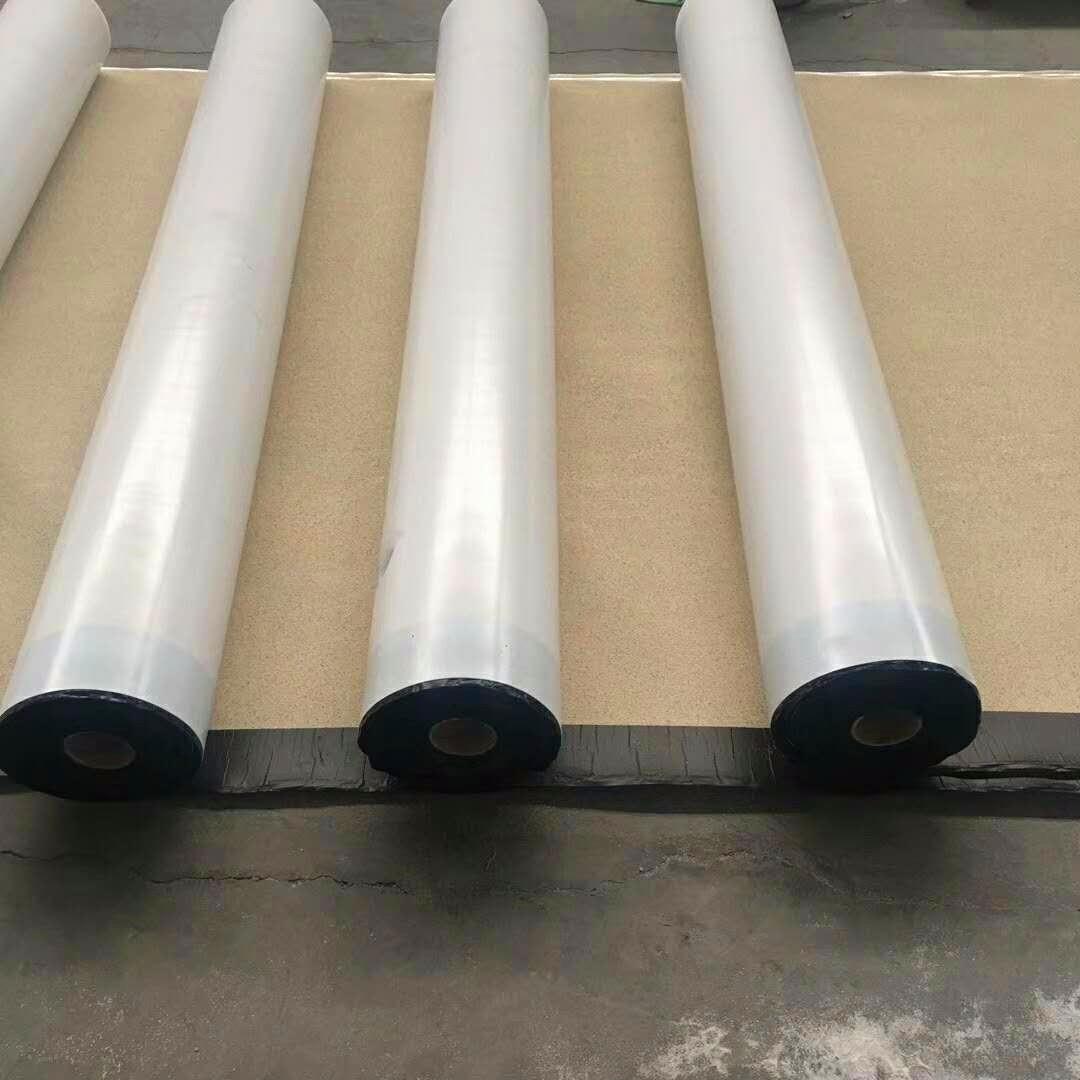

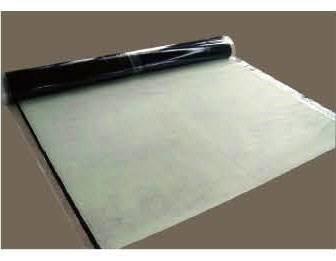

高分子自粘膠膜防水卷材是高分子復(fù)合自粘式防水卷材，采用合成高分子eva復(fù)合片材，高聚物，改性優(yōu)-質(zhì)瀝青為原料，復(fù)合而成的新型具有優(yōu)良防水性能的合成高分子防水卷材，兼有高分子防水卷材和自粘式防水卷材的防水性能，一層卷材，兩層設(shè)防，大大提高了防水層的防水效果，低溫及潮濕環(huán)境下可施工，粘結(jié)密封性能好，具有高強的抗刺穿能力，延伸率高，產(chǎn)品無毒無味，符合環(huán)保要求。
鋪設(shè)方法：
1.沿一定方向鋪設(shè)，同時不要拉得太緊，應(yīng)留有一定伸縮量，以適應(yīng)基體變形。
（1）防水板鋪設(shè)時，要調(diào)整好每個單元走向，以便于兩個單元的焊接.
（2）防水板鋪設(shè)好后，要用砂袋壓住，以防風(fēng)沙影響下一步邊緣的焊接.
2.防水板焊接.接縫處理是施工關(guān)鍵程序，一般采用熱焊接方法，PE膜相接的表面加熱處理，使之表面熔化，然后通過壓力，使之熔合成一體.
（1）對于鋪設(shè)好的防水板，邊緣接縫處要求不能有油污，水份，塵土等.
（2）焊接前要調(diào)整好接縫處兩幅邊PE單膜，使之搭接一定的寬度，搭接寬度一般為6～8㎝且平整，無折皺.
（3）使用專用焊接機進行焊接.
3.焊縫質(zhì)量檢測:
（1）檢測方法應(yīng)采用充氣法及室內(nèi)試驗，也可采用火花試驗或超聲波探測法.
（2）檢測設(shè)備采用氣壓式檢測儀及真空檢測儀.
4.焊縫質(zhì)量要求:
（1）對雙縫充氣長度為30-60㎜雙焊縫間充氣壓力達到0.15-0.2MPa，保持1-5min，壓力無明顯下降為合格.
（2）對單焊縫和T形結(jié)點及修補點應(yīng)采取50㎝×50㎝方格進行真空檢測，真空壓力大于或等于0.005MPa，保持30s，肥皂液不起泡為合格.
（3）室內(nèi)試驗.焊縫抗拉強度應(yīng)大于母材強度.
（4）質(zhì)量檢驗應(yīng)隨施工進展自粘式防水板子自粘膠膜防水卷材做出的相關(guān)簡單介紹，詳細情況聯(lián)系廠家。
